流量计和管路的管径中DN、De、D、d、Φ代表的含义

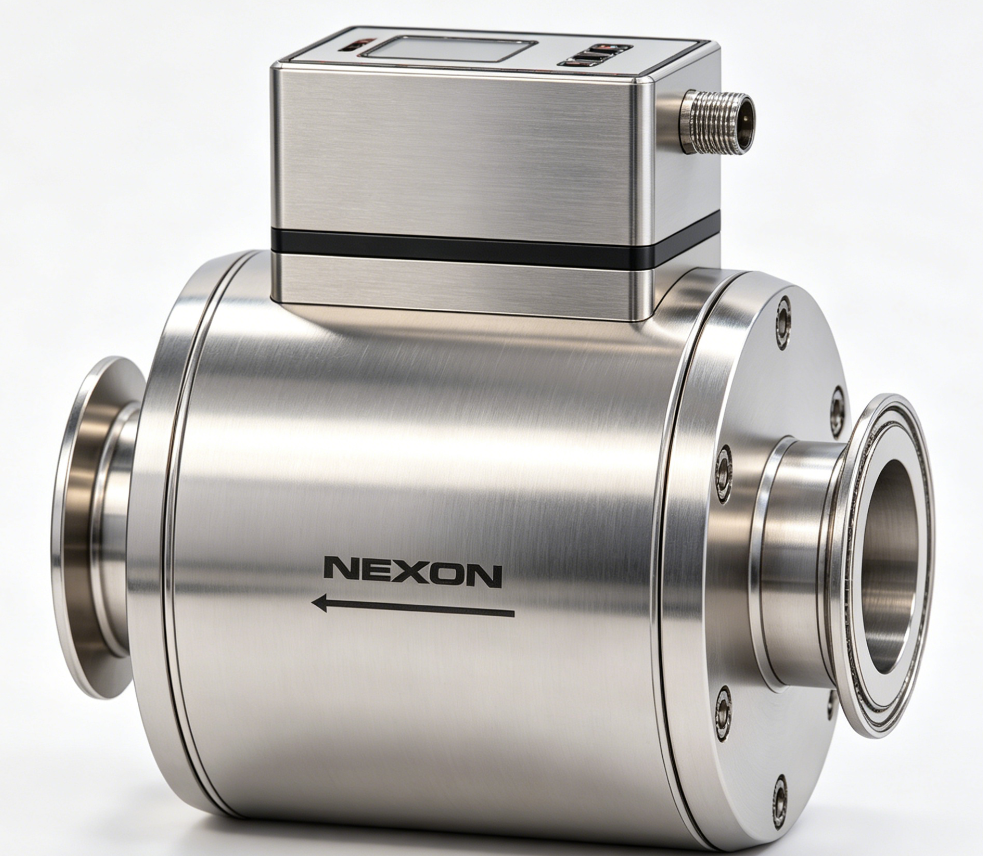

FMI500N 电磁流量计
DN（Nominal Diameter）
公称直径，是管道系统中管子、管件、阀门等附件的标准化名义尺寸，既非内径也非外径，但数值近似内径，用于标注镀锌钢管、铸铁管、PVC管等，如 DN50。国家标准/国际标准为使用DN命名体系的管道标准提供统一规范，同时列出了优先选用的DN数值，确保不同厂商生产的管道元件兼容互换，提升管道系统的可靠性与安全性。【标准依据：现行中国标准为 GB/T 1047-2019，国际对应 ISO 6708】
De（External Diameter）
公称外径，常用于塑料管（如 PPR、PE、PVC-U），标注形式为 “De×壁厚”，如 De160×6.0；不等于实际外径，但接近。
D/d
一般指内径（Inside Diameter），但在国标制图中较少单独用 “D” 表示管径。
Φ（Phi）
直径符号，管路中通常表示外径（含壁厚），常用于无缝钢管、焊接钢管，标注为 “Φ×壁厚”，如 Φ108×4，Φ本身即外径，可省略后缀时默认指外径。
注意：DN是“公称”值，无量纲圆整数；De、d、Φ 均为实际尺寸（mm）。同一管道，DN≈内径（薄壁管），De≈外径，Φ=外径，D/d=内径。设计时应对照标准壁厚表，避免混淆。

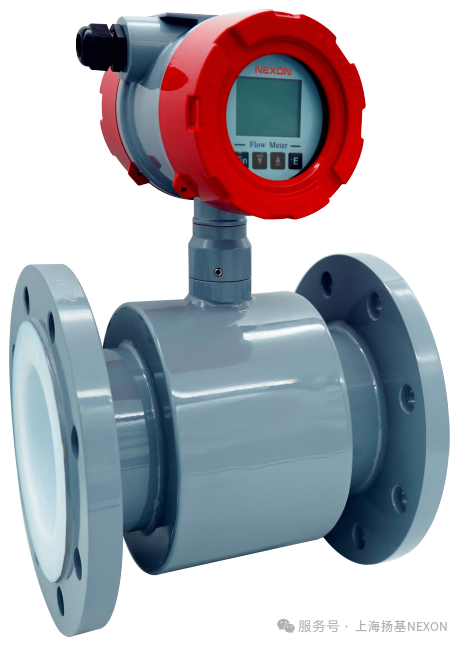

FMI400电磁流量计

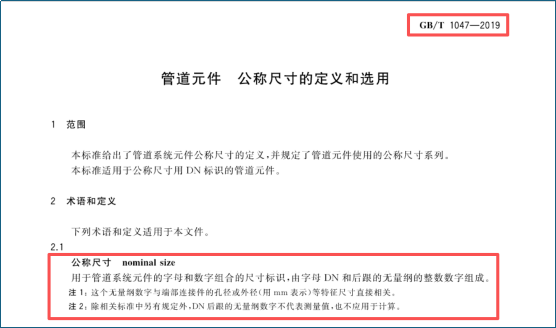

参考中国标准GB/T 1047-2019内容如下

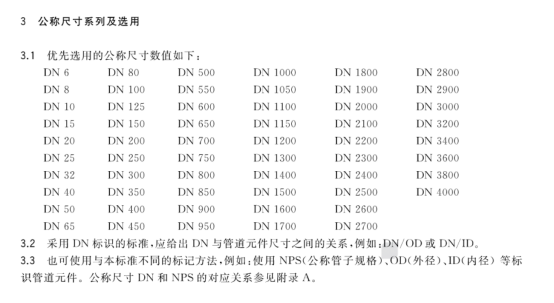

优先选用公称直径DN如下

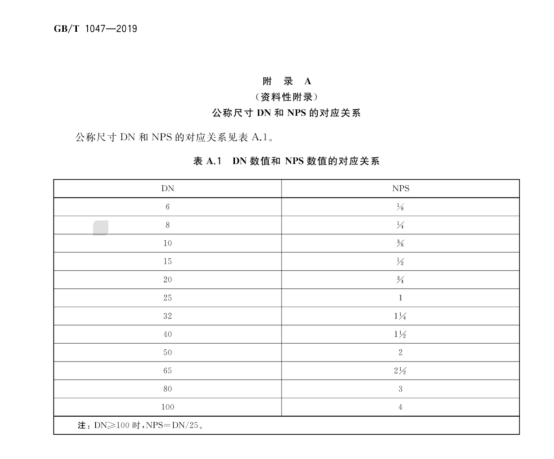

公称尺寸DN和NPS的对应关系如下

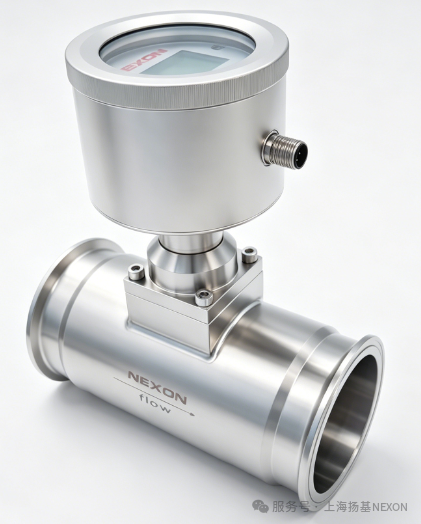

FVX100涡街流量计
