强振动管道流量计选型技术指南

在工业现场，管道振动是影响流量测量精度与仪表寿命的常见因素。针对强振动工况，如何科学选型并采取有效防护措施，是确保计量可靠性的关键。

以下两类流量计结构上无活动部件或固定节流元件，自身具备较强的抗振动能力。

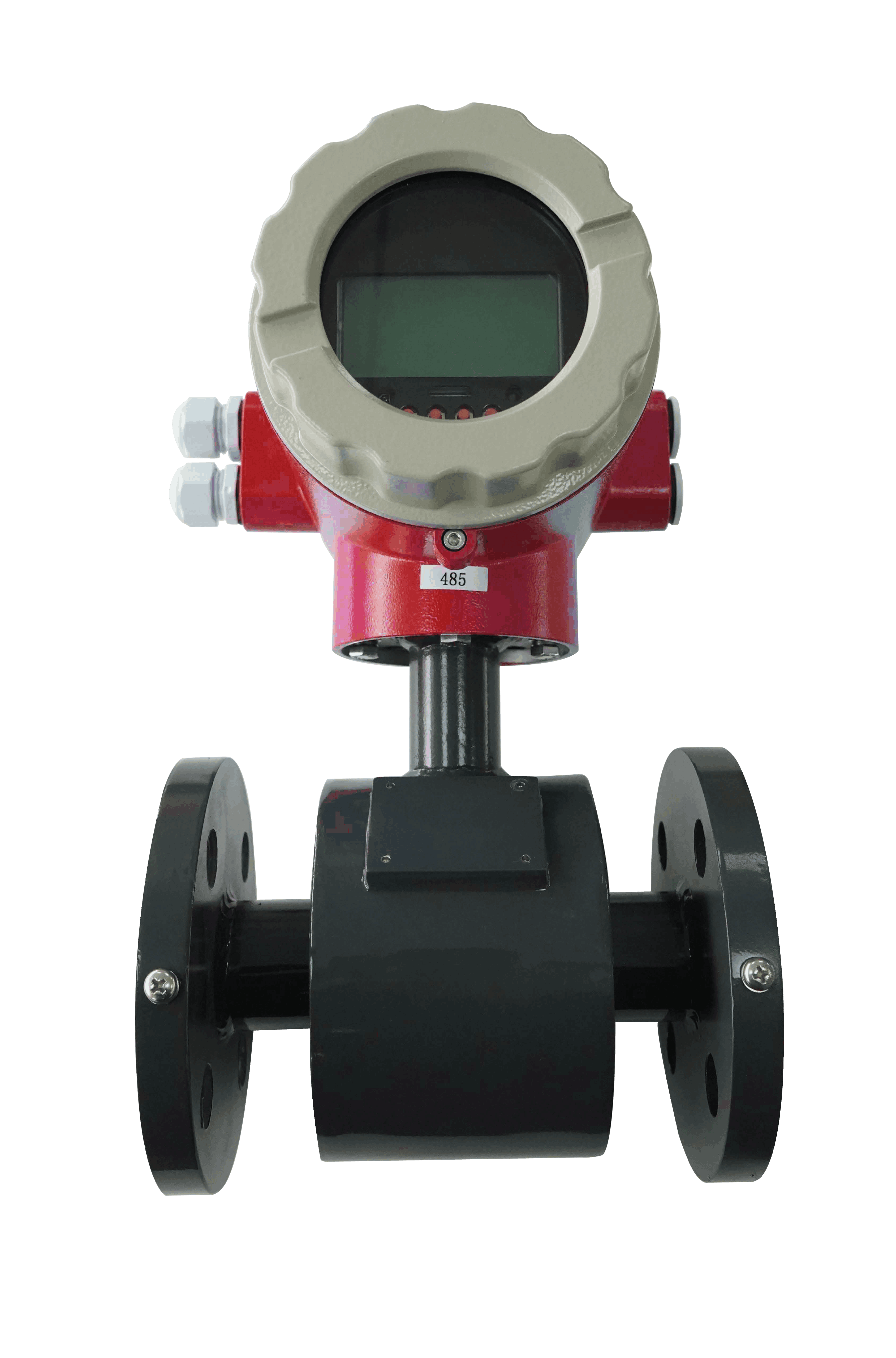

• 技术特点

测量管内无叶轮、齿轮等机械转动部件，基于法拉第电磁感应定律工作，管道振动及流体中轻微气泡扰动对测量基本无影响。

• 适用工况

给排水、污水、酸碱液、浆液等导电率≥5μS/cm的导电液体。

• 使用限制

被测介质需具备导电性，油品、纯水、烃类等不导电介质不适用。

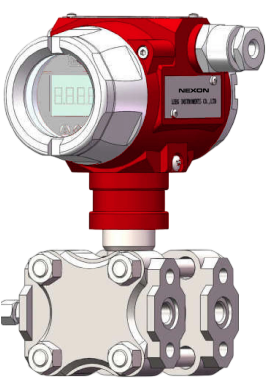

• 技术特点

节流元件为固定结构，无活动元件，本体抗振性能良好。

• 工程注意

变送器支架应采取减震措施，取压管路需固定牢靠，避免产生共振。

• 适用工况

水、油品、各类液体及气体。

以下流量计经优化或辅以减震措施后，可用于中等振动工况。

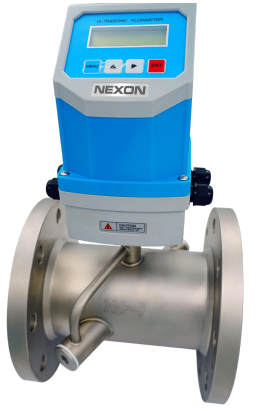

• 技术特点

探头安装于管道外壁，不与介质接触，无内部侵入部件，受管道振动影响较小。

• 减震措施

如遇剧烈共振造成信号波动，可通过加装减震垫、加固探头固定方式予以改善。

• 应用优势

可实现不停产带压安装，不破坏管道结构，且导电与非导电液体均可测量。

• 选型要求

普通涡街探头对机械振动敏感，需选用经结构优化设计的专用抗震型涡街流量计，适用于泵出口等振动管线。

• 注意

普通涡街流量计不建议用于强振动工况。

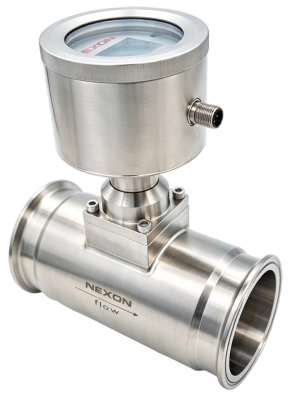

以下类型因含有精密活动部件，在持续振动环境下易发生机械磨损或测量失准，应予以规避。

主要失效风险：叶轮及轴承精密，振动可加速轴承磨损，导致叶轮运转失稳，计量漂移甚至卡死。

主要失效风险：精密齿轮啮合，振动易造成齿面磨损、卡滞及泄漏增加。

浮子受振动干扰出现上下跳动，读数无法真实反映瞬时流量。

为保障流量计运行稳定性，建议在安装环节落实以下措施：

在流量计前后安装柔性橡胶软接头，以隔离泵组或设备传递的机械振动。

仪表支架应独立落地安装，不应直接固定于管道上。

仪表本体与支架连接处加装橡胶减震垫，吸收高频振动能量。

尽量避开管道共振频率点，并适当延长前后直管段长度。

在管路高点配置排气阀，避免气液两相流加剧振动并干扰测量。

以上内容基于常见工业工况总结，具体选型仍需结合介质特性、工艺参数及现场条件综合判断。如需进一步技术交流，欢迎在评论区留言讨论。
