流量计直管段规范要求及安装注意事项

  在工业生产中，流量测量的准确性对于保证生产过程的稳定性和产品质量至关重要。而流量仪表的安装位置及其上下游直管段的长度，会直接影响测量结果的准确性。

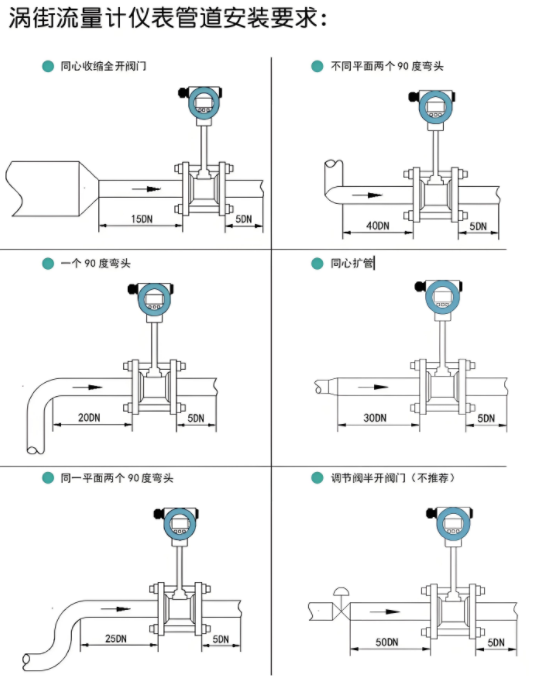

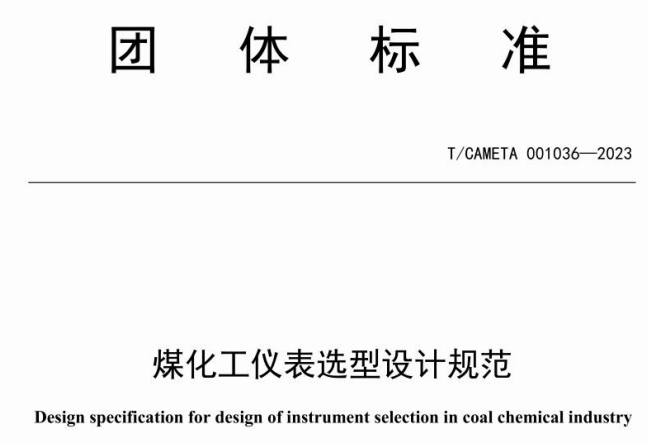

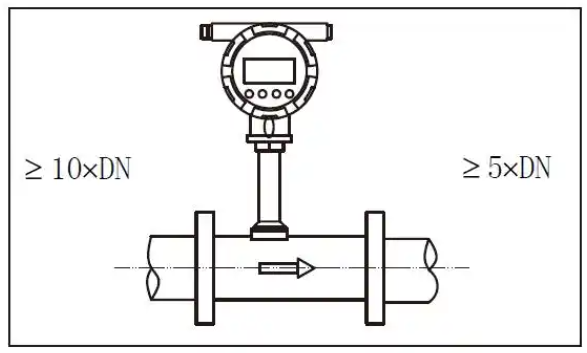

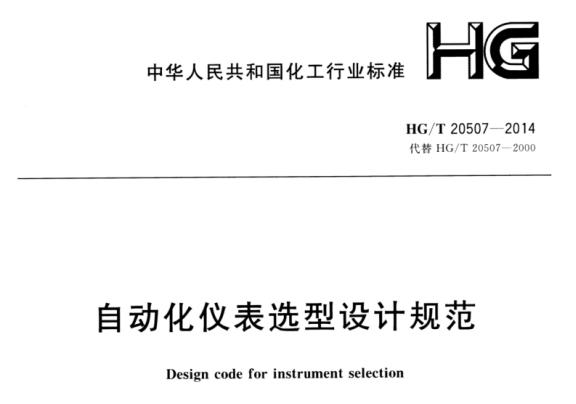

《HG/T 20507—2014 自动化仪表选型设计规范》要求其上游直管段长度宜为 15D～50D，下游直管段不应小于 5D；当上游加整流器时，直管段长度不应小于 10D 。《SH/T 3005—2016 石油化工自动化仪表选型设计规范》则指出，若配管无法满足直管段长度要求，可选用旋进式涡街流量计，其上游直管段仅要求 5D，下游要求 2D。《TCAMETA 001036-2023 煤化工仪表选型规范》规定涡街流量计带整流器时，应明确整流器后的直管段要求，并提供整流器和流量计之间的对中定位装置。

这些规定强调了涡街流量计对直管段的要求较高，主要是因为其工作原理是依据流体自然振荡原理进行流量测量，流体的流动状态会对其测量精度产生较大影响。足够的直管段长度可使流体流动趋于稳定和均匀，减少因管道局部阻力引起的旋涡和流速分布不均，从而提高测量准确性。

《HG/T 20507—2014 自动化仪表选型设计规范》规定其上游直管段不应小于 20D，下游不应小于 5D。涡轮流量计是速度式流量计的一种，其测量原理是利用置于流体中的涡轮的旋转角速度与流体流速成正比的关系来测量流量。由于涡轮流量计对流体的流速分布敏感，较长的直管段可保证流体流速分布的均匀性和轴对称性，降低因流体流动状态不稳定导致的测量误差。

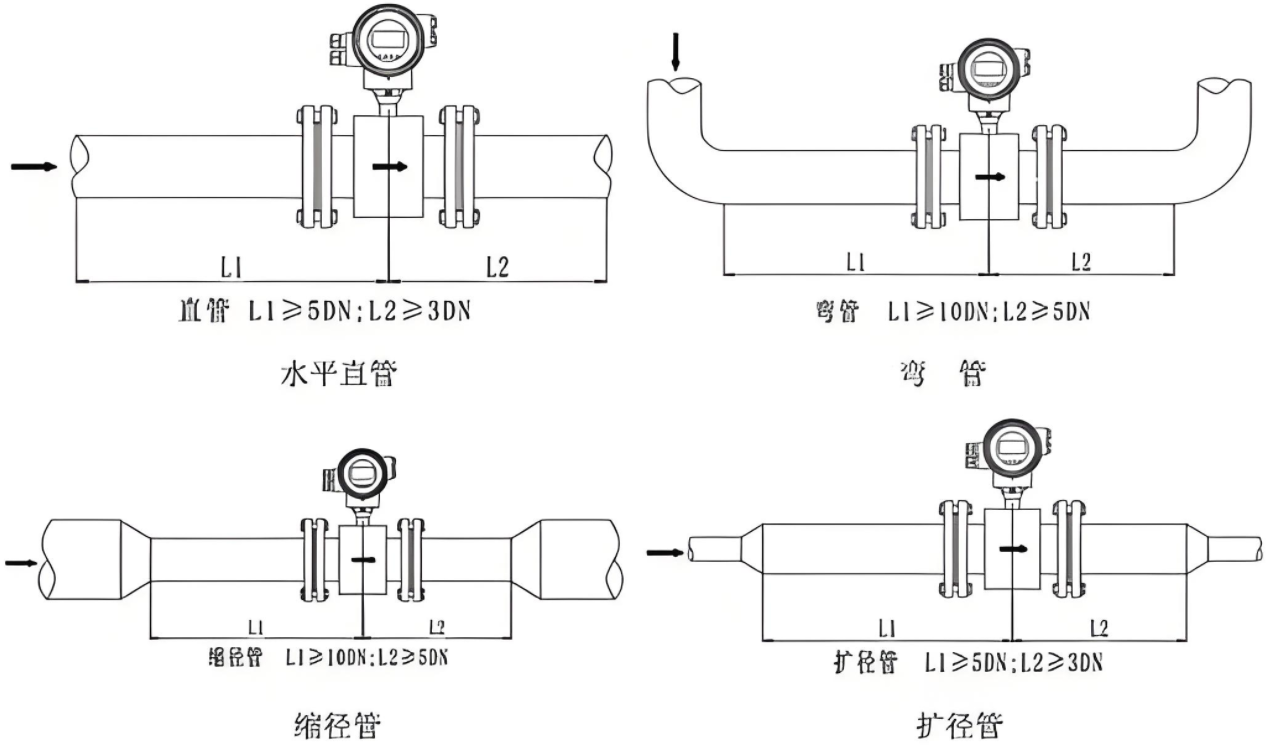

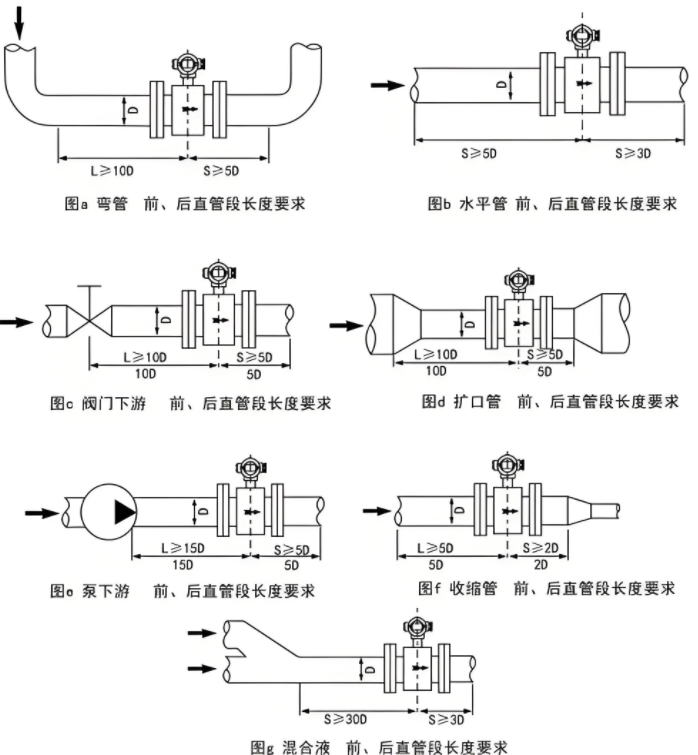

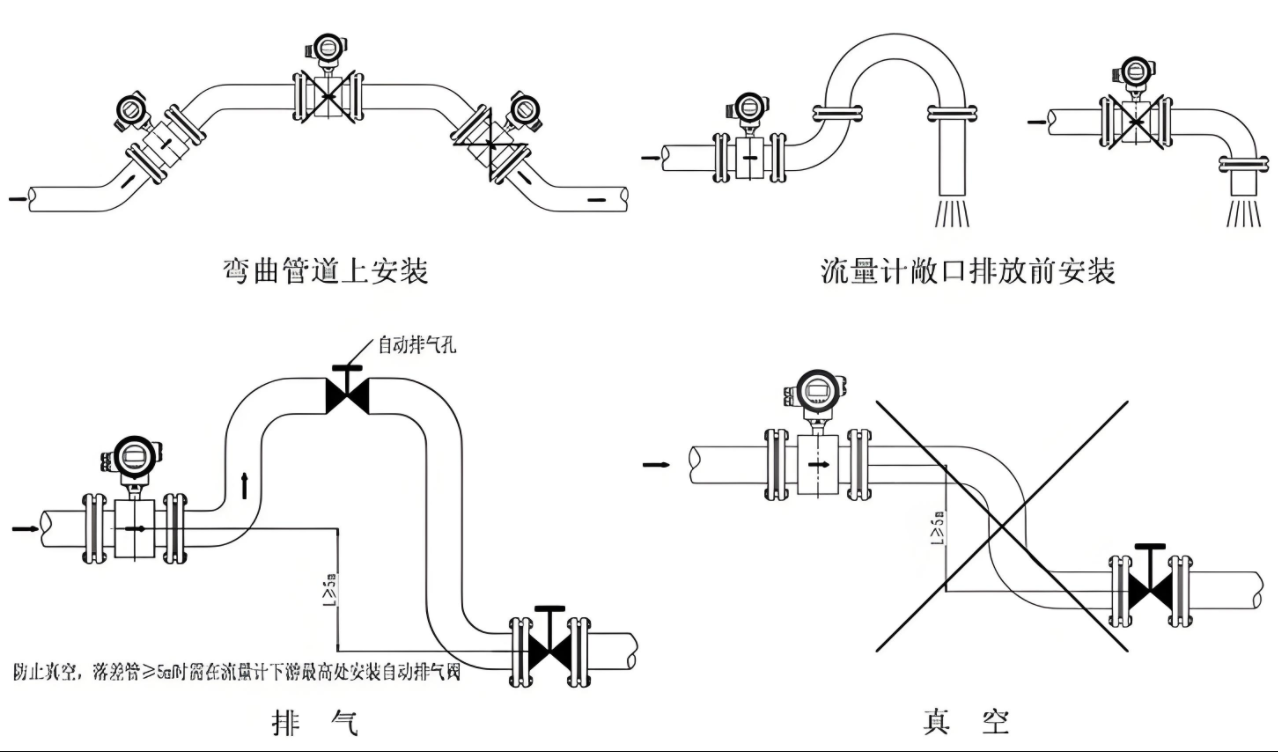

《HG/T 20507—2014 自动化仪表选型设计规范》要求其安装在水平管道上时，上游直管段不应小于 5D，下游不应小于 3D，或按厂家要求。电磁流量计是基于法拉第电磁感应定律工作的，被测流体的电导率需大于或等于 5μs/cm。其对直管段的要求主要是为了确保流体充满管道，使测量管内的磁场分布均匀，从而保证测量的准确性。《TCAMETA 001036-2023 煤化工仪表选型规范》中未明确提出电磁流量计的直管段要求，但在实际应用中，也应根据现场情况和厂家要求合理设置直管段长度。

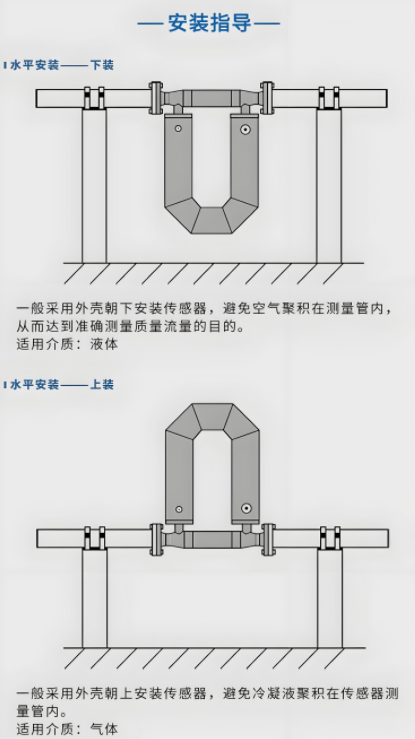

《TCAMETA 001036-2023 煤化工仪表选型规范》和《SH/T 3005—2016 石油化工自动化仪表选型设计规范》均指出其一般不需要温度、压力及密度补偿，也不需要直管段。这是因为科里奥利质量流量计的测量原理是基于牛顿第二定律，直接测量流体的质量流量，不受流体的密度、粘度、温度、压力等物理参数变化的影响，因此对直管段的要求相对较低。

  《TCAMETA 001036-2023 煤化工仪表选型规范》和《SH/T 3005—2016 石油化工自动化仪表选型设计规范》都要求其需要较长的直管段，且制造厂应提供所需的直管段长度要求。热式质量流量计的测量原理是利用热扩散原理，通过测量流体流经发热物体时的散热速率来计算流量。由于其对流体的流动状态较为敏感，需要较长的直管段来保证流体流动的稳定性和均匀性，以确保测量精度。

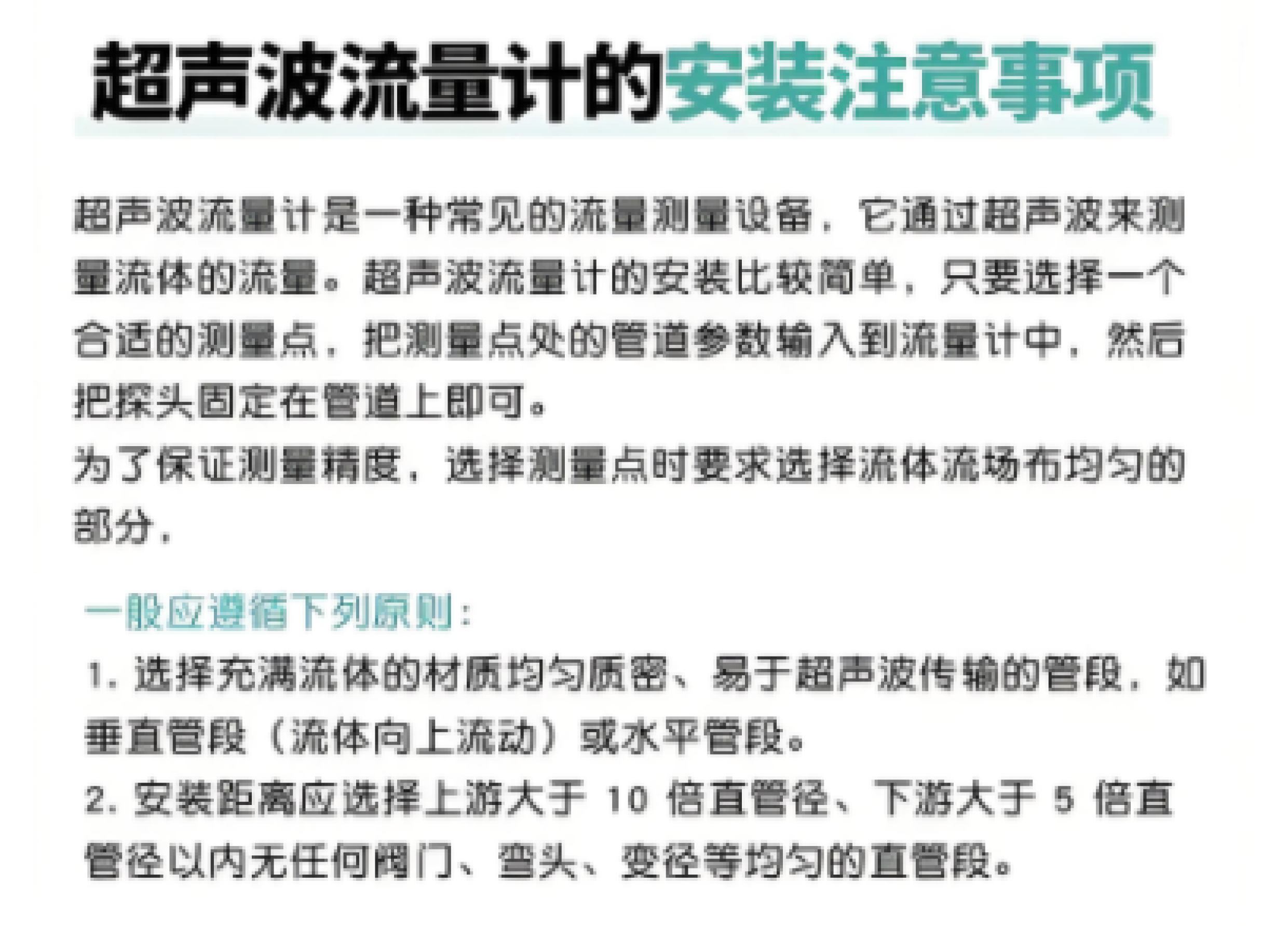

《SH/T 3005—2016 石油化工自动化仪表选型设计规范》规定，超声波流量计的上下游直管段长度一般要求为 10D，以确保测量精度。如果安装在泵的出口处，直管段长度应更长，以避免流体的脉动对测量结果产生影响。《HG/T 20507—2014 自动化仪表选型设计规范》中也提到，超声波流量计的安装位置应满足一定的直管段要求，以保证流体的流动状态符合测量要求。

直管段不足会导致流体流动状态不稳定，引起流体速度分布的畸变和去变，使流量仪表的测量值与实际流量值之间产生偏差，从而影响测量结果的准确性。例如，涡街流量计若直管段长度不够，会使流体的漩涡频率不稳定，导致流量测量不准。

不合适的直管段长度可能使仪表长期处于非正常工作状态下，加速仪表的磨损和故障发生。如涡轮流量计在流体流动不稳定的情况下运行，会使涡轮受到较大的冲击力和振动力，容易导致涡轮损坏，使仪表的实际使用寿命大幅缩短于设计寿命。

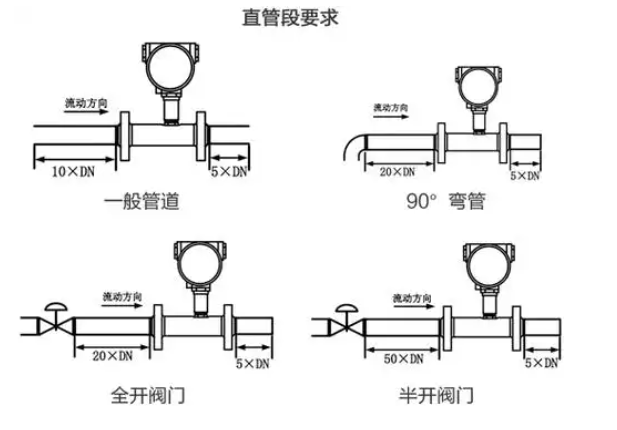

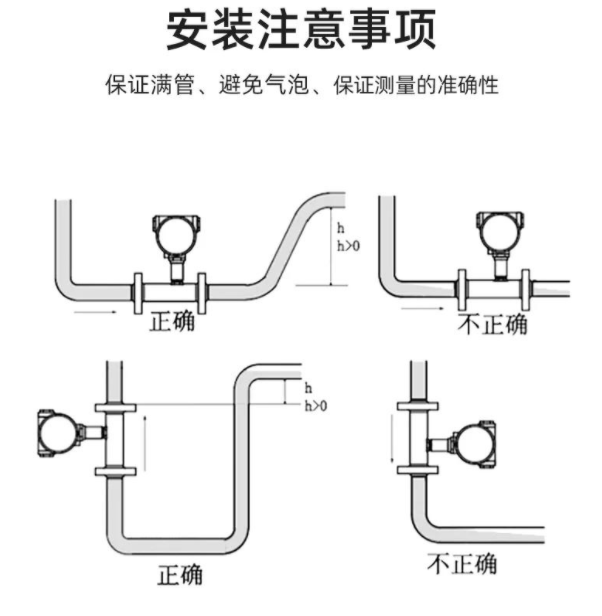

在安装流量仪表时，应尽量选择在管道系统中较为直管的部位，应远离泵、阀门、弯头、三通管等可能引起流体扰动的设备和管件。

当现场条件难以满足流量仪表对直管段的要求时，可考虑安装整流器来改善流体的流动状态。整流器能够使流体的流速分布趋于均匀，减少旋涡和湍流等对测量的影响。但需要注意的是，整流器的安装位置和选型应符合规范要求和厂家规定，以确保其整流效果。

NEXON

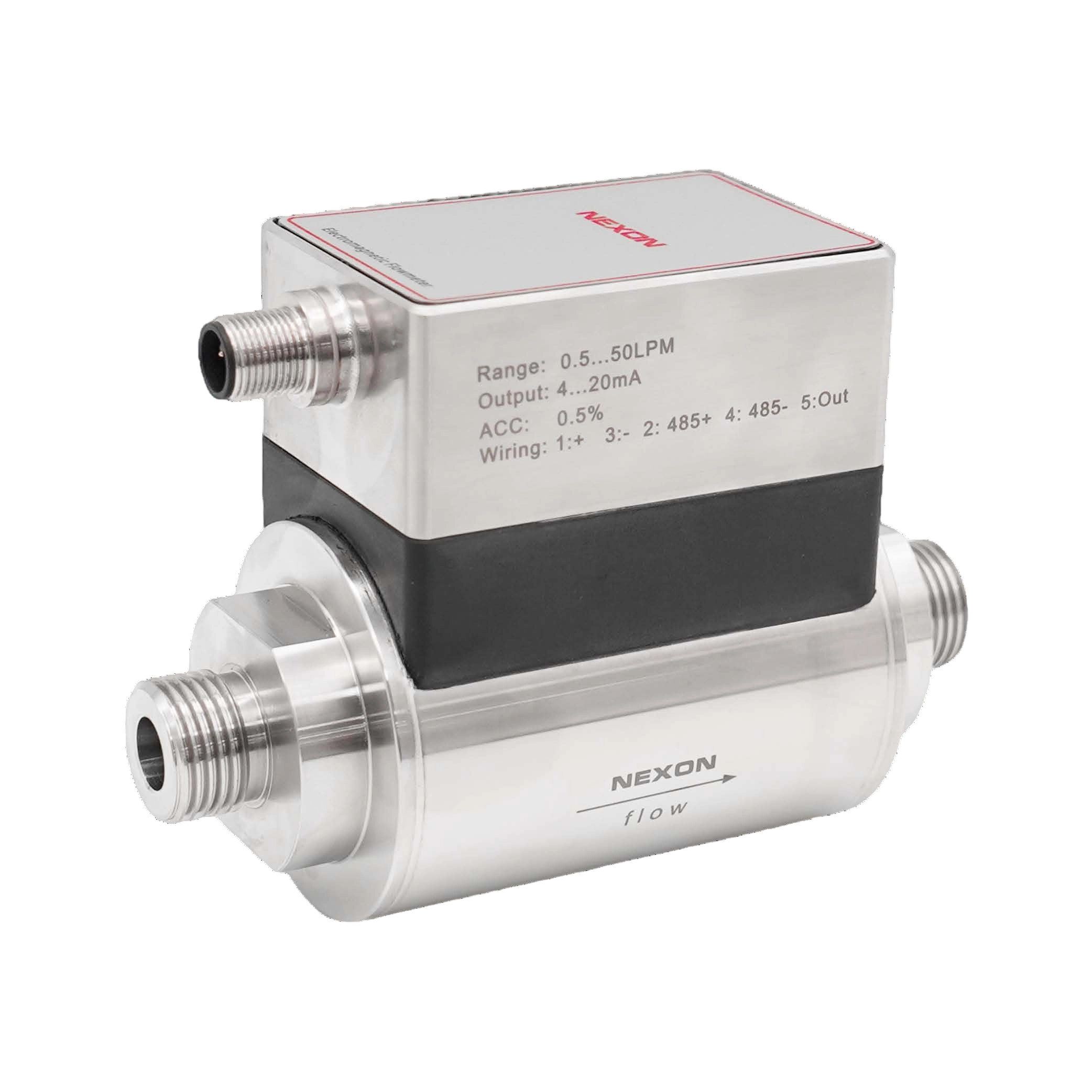

FMI400 高低温电磁流量计
