压力变送器选择与应用：溅射薄膜片

在工业高精度压力测量领域，溅射薄膜芯体凭借其卓越的稳定性、宽量程适应性和抗恶劣环境能力，成为高端压力变送器的核心选择。相较于传统芯体，溅射薄膜芯体通过先进的薄膜沉积工艺实现了性能突破，广泛应用于航空航天、石油化工、高端制造等对测量精度和可靠性要求极高的场景。本文将从技术原理、核心优势、适用场景、选型要点等方面，全面解读溅射薄膜芯体压力变送器。

溅射薄膜芯体的核心工作原理基于金属薄膜的压阻效应，其关键工艺在于 “溅射沉积”：采用物理气相沉积（PVD）技术，将金属电阻材料（如镍铬合金、钛合金）以原子级厚度均匀溅射在不锈钢弹性基底上，形成精密电阻桥路（Wheatstone 电桥）。当压力作用于基底时，基底发生弹性形变，带动表面溅射薄膜电阻产生应力变化，进而导致电阻值改变，通过电桥转换为电压信号，经放大、补偿后输出标准电信号（如 4-20mA、0-10V）。

相较于扩散硅、陶瓷、应变片等芯体，溅射薄膜芯体具备以下突出特点：

冶金结合的薄膜结构避免了粘结剂老化导致的性能衰减，温度漂移（±0.01% FS/℃以内）和时间漂移（±0.1% FS / 年）极小，长期工作精度保持性好，校准周期可达 2-3 年；

量程覆盖范围广，可从低压（0-100kPa）到高压（0-100MPa 甚至更高），部分型号过载能力可达额定量程的 200%，能适应复杂工况下的压力波动；

芯体基底多为不锈钢材质，搭配溅射薄膜的耐腐蚀特性，可耐受油、气、水、弱腐蚀介质的侵蚀；同时具备良好的抗振动、抗冲击性能（振动耐受≤20g，冲击耐受≤100g），适用于户外、井下、航空等复杂环境；

工作温度范围宽，常规型号可覆盖 - 55℃~150℃，特殊定制型号可达到 - 100℃~300℃，能满足高温工业场景（如锅炉、蒸汽管道）的测量需求；

弹性基底刚性适中，薄膜电阻的应力反馈迅速，响应时间通常在 1ms 以内，适用于动态压力监测（如流体冲击、快速泄压过程）。

基于其高端性能，溅射薄膜芯体压力变送器主要应用于以下高要求领域：

飞机液压系统压力监测、火箭发动机燃料压力检测、导弹姿态控制系统压力反馈，需耐受极端温度、振动和高压环境；

井下压力监测（油井、气井）、高压管道压力控制、炼化装置高温介质压力测量，能适应井下高温高压、介质腐蚀、振动等恶劣条件；

工业汽轮机、燃气轮机的润滑油压力监测、液压机高压检测、精密机床的液压系统压力反馈，要求高精度与快速响应；

锅炉蒸汽压力监测、发电机组液压控制系统压力检测、核电设备冷却系统压力测量，需长期稳定运行且耐受高温高压；

深海探测设备压力监测、低温工程（如液化天然气存储）压力测量、汽车发动机涡轮增压压力检测，适配特殊环境下的精准测量需求。

需注意：溅射薄膜芯体成本相对较高，若用于普通民用场景（如普通供水、常规管道监测），性价比低于陶瓷或扩散硅芯体，需结合需求合理选择。

选型时需聚焦 “高精度、高稳定、耐恶劣环境” 的核心需求，重点关注以下 6 点：

根据实际工作压力选择量程，建议工作压力落在量程的 40%-60%（高精度场景），同时确认过载能力是否满足工况波动需求（如井下压力突变）；

结合场景温度选择，高温场景需确认芯体的高温补偿技术是否到位，避免温度漂移影响精度；

明确测量介质类型（油、气、水、弱腐蚀介质等），选择对应的芯体防护涂层（如特殊耐腐蚀溅射膜层），强腐蚀介质需搭配隔离膜装置；

高端场景通常选择 0.05% FS 或 0.1% FS 等级，普通高端工业场景可选择 0.25% FS 等级，需匹配控制系统的精度需求；

主流输出信号为 4-20mA 两线制（适配工业 PLC/DCS 系统），部分支持 HART 协议（智能校准与通信）；供电电压多为 12-36V DC，需确认系统供电稳定性；

户外或潮湿环境需选择防护等级≥IP67 的产品；易燃易爆场景（如油气开采）需选择 Exia II CT6 级防爆认证的型号，确保使用安全。

安装位置需远离强电磁干扰源（如大功率变频器、雷达设备）；高压场景需使用高压密封接头，避免介质泄漏；振动较大的工况需加装减震支架，减少芯体振动损伤；

虽稳定性强，但高精度场景建议每年校准一次，使用标准压力源进行精度校验，确保测量数据准确；智能型产品可通过 HART 协议远程校准，便捷高效；

测量含杂质的介质（如井下原油、含沙污水）时，需安装过滤器或沉降装置，避免杂质冲刷芯体膜片，影响测量精度；

严禁超过额定量程和温度范围使用，启动设备时需缓慢升压，避免压力突变导致芯体损坏；拆卸或检修时需先泄压，防止介质喷射损伤芯体；

存放于干燥、阴凉环境，避免剧烈碰撞和高温暴晒；运输时需使用缓冲包装，防止芯体受到冲击。

溅射薄膜芯体作为压力变送器的高端核心部件，以其高精度、高稳定、耐恶劣环境的性能优势，在高端工业与特种场景中不可替代。通过精准匹配场景需求、科学选型、规范安装维护，可充分发挥其性能潜力，为高要求压力测量场景提供可靠的数据支持，助力工业生产的安全、高效运行。

NEXON

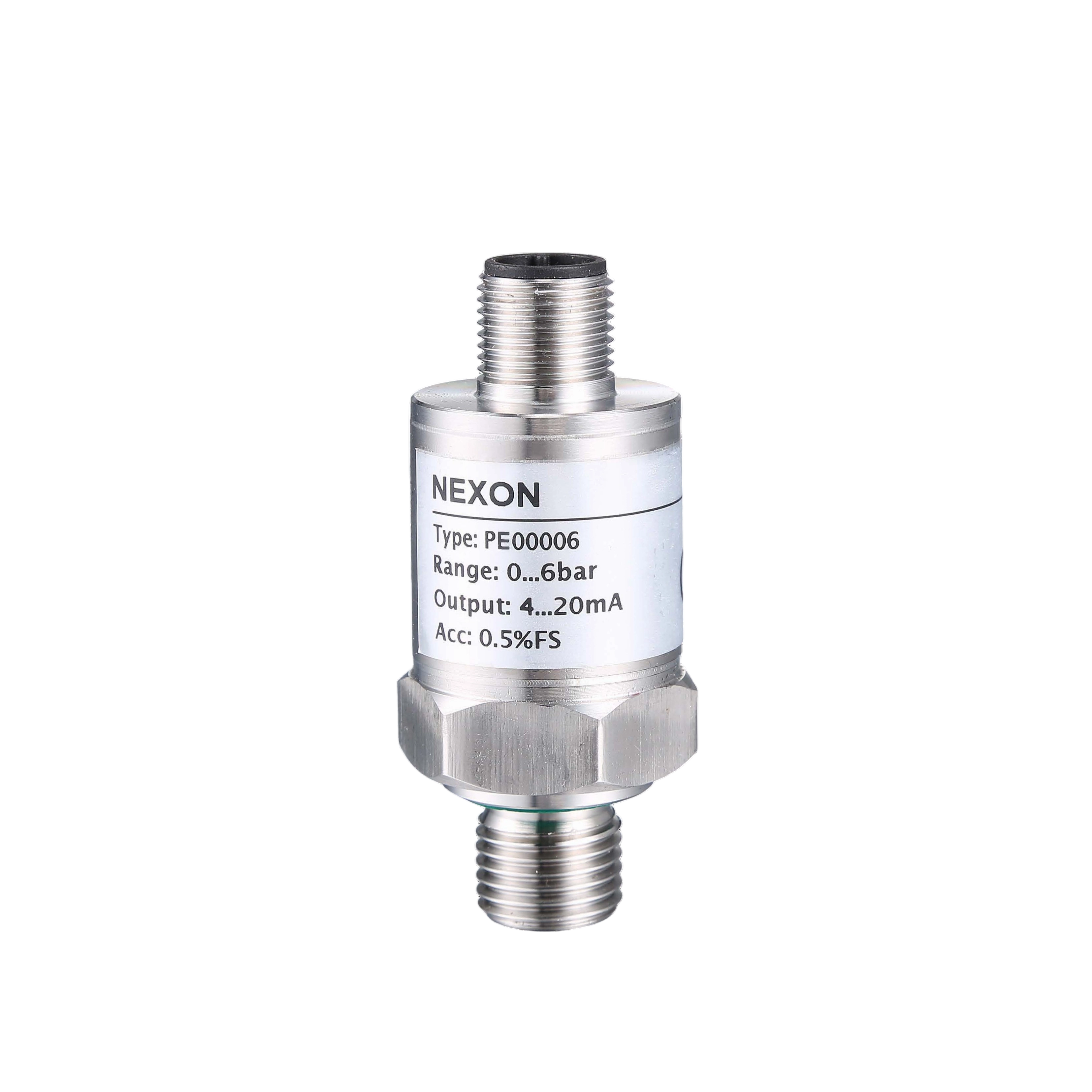

PA1500 小型压力变送器
