2线、3线、4线热电阻温度传感器的区别
二线制
// 接线
热电阻两端各1根线，共2根线直连仪表，布线最简单、成本最低。
// 误差
仪表测量的总电阻 = 热电阻本身电阻 + 两根导线的电阻，导线电阻会直接被算进测温值，导致读数偏高。
例：
Pt100在100℃时，每1℃对应约0.385Ω电阻，若导线总电阻2Ω，测温误差就约5.3℃，线越长误差越离谱。
// 适用场景
适用场景：导线极短（几米内）、精度要求低、非关键点位（如环境温、柜体温）、成本极度敏感的场景。
三线制
// 接线
热电阻一端1根线，另一端2根线，共3根线；核心要求——3根线必须材质、线径、长度一致，敷设环境相同（电阻相等）。
// 补偿原理
利用电桥电路，将两根引线电阻放进相邻桥臂，实现相互抵消，理想状态下可完全消除引线误差。
// 优势
精度足够、成本适中，布线和施工友好，能满足绝大多数工业现场的需求，是目前工厂、车间的首选。
// 适用场景
工厂流水线、暖通、化工、冶金、PLC温度采集、温控表，以及导线几十米以内的常规工况。
四线制
// 补偿原理
热电阻两端各2根线，共4根线；分为两组——2根通恒定电流（供电），2根测电压（检测），也就是常说的开尔文四线检测。
电流线只负责供电，压降不计入测量；电压线接高阻仪表，几乎无电流，导线电阻不会产生压降，仪表读到的是热电阻本身的纯电阻值。
// 优势
理论零引线误差，抗干扰能力强，即便导线极长、环境温差极大，也能保持极高精度，是计量级、精密测温的标配。
// 适用场景
实验室计量校准、医药、半导体、高精度反应釜，以及要求最高精度、导线极长的特殊工况。
现场选型&接线3条黄金建议
优先选3线制：工业90%的场景，3线制的精度、成本、布线难度最均衡，不用盲目追求4线。
导线必须“三同”：3线、4线制的导线，一定要同型号、同长度、同敷设方式，绞合敷设更佳，避免温差带来额外误差。
线制要匹配：仪表设置的线制，必须和热电阻接线一致；比如2线仪表硬接4线传感器，照样会有误差。
对于工业测温从业者而言，2线、3线、4线热电阻的选择，核心从不是“越精密越好”，而是“适配场景最优”。无需死记复杂的补偿原理，结合现场工况、精度要求和成本预算，就能快速做出正确选择。
短线、低精度、低成本场景，2线制可满足基础需求；绝大多数工业现场，3线制兼顾精度与性价比，是稳妥之选；而实验室计量、高精度生产等对测温误差零容忍的场景，4线制便是唯一答案。
NEXON

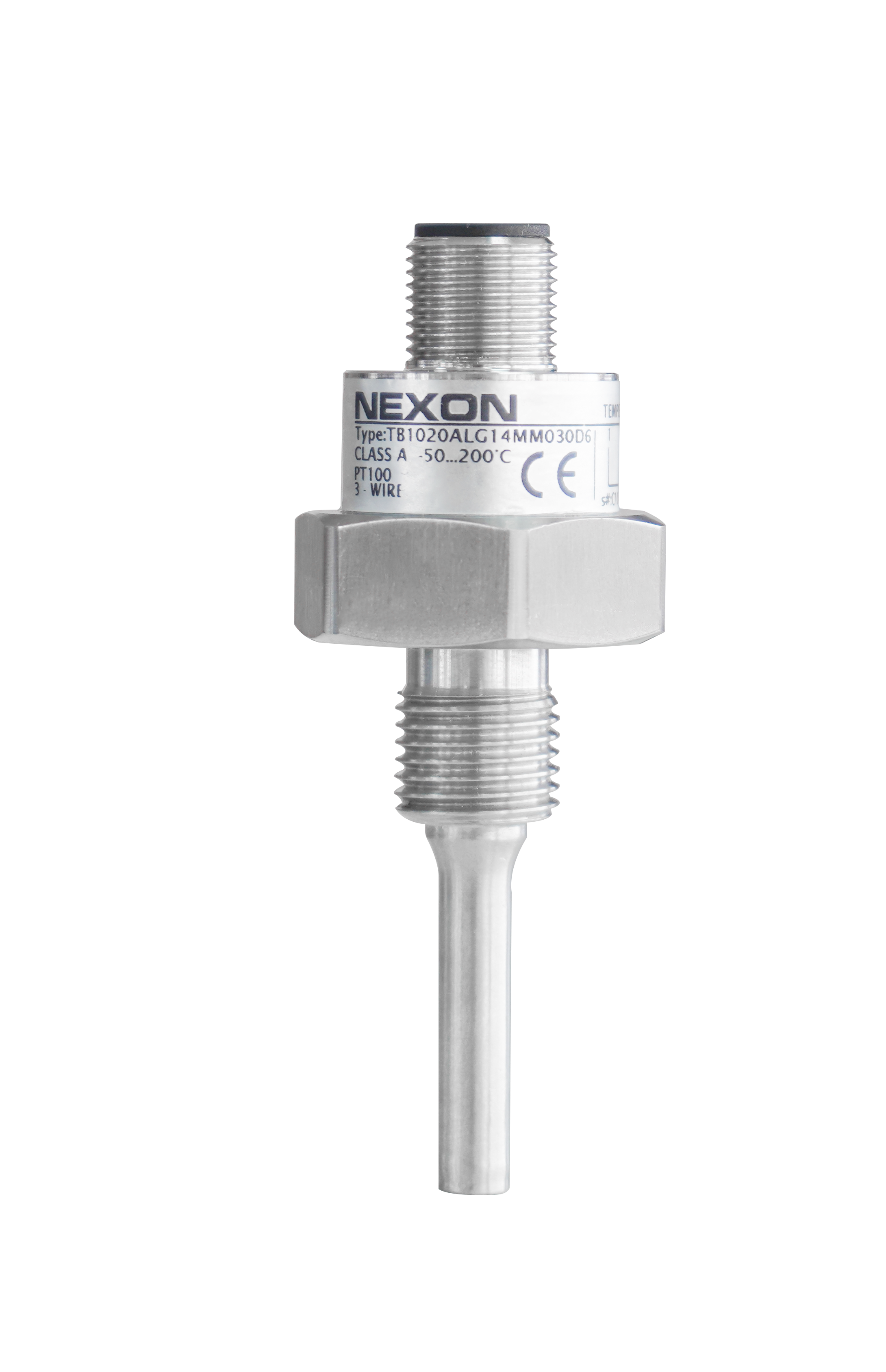

TP1020 铂电阻旋入式温度传感器
丨测量范围：-50℃...600℃
丨材料：304不锈钢壳体；316不锈钢触液部分
丨耐压：200bar（更高耐压需定制）
