压力式液位计：压力与差压测量原理及应用

在工业自动化控制领域，液位测量是保障生产流程稳定的关键环节。压力式液位计作为常用仪表，凭借结构简单、可靠性高的特点被广泛应用，其主要分为压力测量和差压测量两种类型。下面将结合核心原理与实际应用，简单介绍这两类压力式液位计。

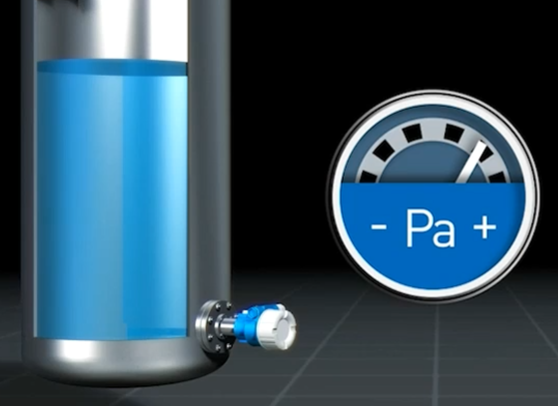

该类型适用于敞口容器的液位测量。其核心原理是通过测量容器底部的液体静压力，反推液位高度。

• 测量逻辑：液体静压力公式为 P=ρgh（ρ 为液体密度，g 为重力加速度，h 为液位高度）。在液体密度和重力加速度固定时，压力 P 与液位高度 h 呈正比。

•  应用场景：常见于敞口水箱、储罐等，无需考虑容器内部气相压力的影响，安装和维护相对简便。

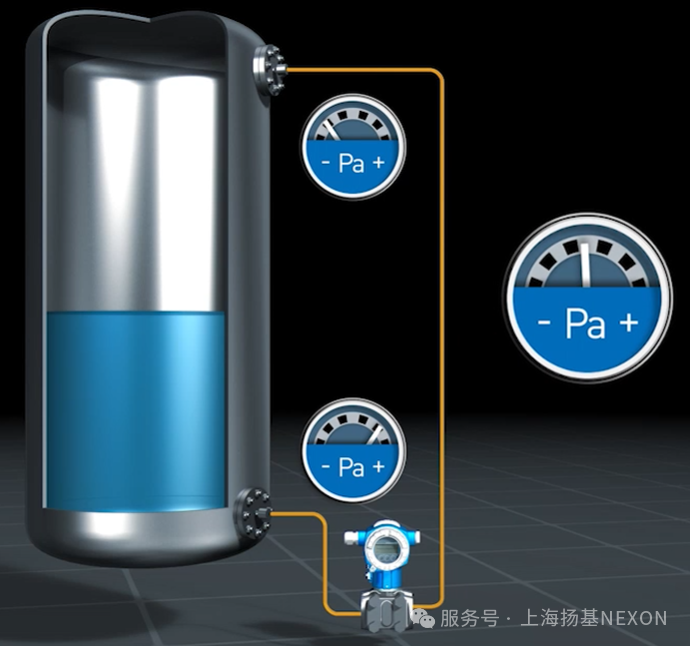

该类型适用于密闭容器或存在气相压力的场景。其通过测量 “液体压力与气相压力的差值” 来计算液位，能消除气相压力波动对测量结果的干扰。

• 测量逻辑：在密闭容器中，液体底部压力由 “液体静压力 + 气相压力” 构成。差压变送器同时采集底部压力（正压端）和顶部气相压力（负压端），两者差值即为液体静压力，再结合密度计算液位高度。

• 应用场景：广泛用于化工反应釜、高压储罐等密闭设备，是工业生产中精度要求较高场景的首选。

• 双法兰液位计：属于差压式液位计的特殊形式，通过法兰连接避免测量介质直接接触变送器，适用于腐蚀性、高粘度液体的液位测量，其迁移量和量程计算是精准测量的关键。

• 变送器迁移：差压液位计应用中常需进行迁移操作，主要有正迁移、负迁移和无迁移三种方式，需根据容器安装高度、介质特性等参数确定，直接影响测量准确性。

• 测量不准：可能是由于变送器零点漂移、法兰堵塞（双法兰类型）或介质密度发生变化导致，需定期校准零点、清理法兰膜片，并确认介质参数是否稳定。

• 显示异常：若出现无显示或显示波动过大，可检查接线是否松动、电源是否稳定，同时

排查气相压力是否存在骤变（密闭容器场景）。
